電磁流量計是按法拉第電磁感應定律工作的,流體在磁場中切割磁力線運動時,在兩電極產生如下式所示的與平均流速V成正比的電動勢E,式中k為系數,B為磁感應強度,D為測量管內徑。
E=KBDV
這是宏觀地聞明電磁流量計的工作原理,假設磁通密度B是均勻分布的,流速是處處相等的。實際上并非如此,且管道內不同位置微流元產生的電動勢不會等同地全貢獻給兩電極間流量信號。這是由于不同位置介質的短路效應形成的衰減不同,使電極附近微流元貢獻大,遠離電極微流元貢獻小。引入權重函數w描述此現象,即微流元d產生的電動勢在電極上的電壓dE= Bvwd c。
電磁流量計感應電勢權重函數

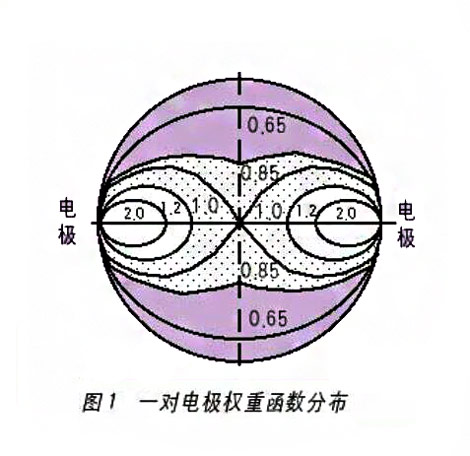

傳統點電極電磁流量計的權重函數分布如圖1所示,所繪等權重函數線近電極W=2,遠離電極w=0.65。

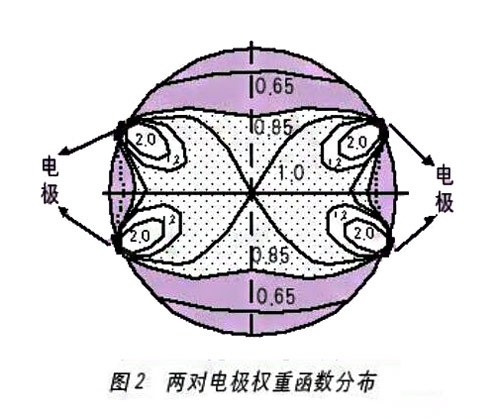

兩對電極電磁流量計的權重函數分布如圖2所示,其權重函數0.85~1.2范圍的陰影線部分比圖1所示陰影線部分面積擴大,權重函數越近1的區域流速分布畸變影響的敏感度越小,減少了流速分布影響。中小口徑儀表所采用板狀電極,其權重函數分布如圖3,與兩對電極儀表相似,也比一對電極儀表優越,只是制造比較復雜,現在市場上已少見此類定型產品。
供水行業為加強出廠水計量工作,建議流量變化較大的場所采用“單泵一表制",因此較多水廠出廠水泵房每臺泵后裝有一臺電磁流量計。然而水廠管系布置常受場地制約,沒有足夠直管長度位置,此時可選用兩對電極電磁流量計。
