污水流量計的實現智能遙測功能
1、引言
根據國家環境保護法規的要求,為了促進排污單位加強生產經營管理和污染治理,加大環境監理執法的力度,要逐步實現污染物排放規范化、科學化和定量化的管理。日前,各地環保部門正在加強進行排污口規范化的整治。本文所介紹的智能污水流量計正是為了適應這個需要而進行研制的。
2、基本功能和主要技術指標
該遙測智能污水流量計的基本功能有:數據記錄、顯示功能:記錄、顯示五年的污水總累計流量、近年中的每月和每日的累計流量、流量計和兩臺污水處理器近二百次的通斷電時間。數據打印功能:可現場打印所有顯示的數據。通信功能:可以逋過電話線路與遠方計算機進行遠距離通信,使遠程流量數據采集成為可能。采樣功能:可以以等比采樣方式,輸出采樣脈沖控制采樣器采樣污水。
保存功能:可將記錄的數據保存十年,掉電不丟失數據。安全性:采用嚴格的保密措施,非相關人員無法添加、修改、刪除該流量計的任何數據該污水流量計除具有以上功能外,還可適應21種堰槽;可設置不同的水比重、水深的修正系數,用來校正傳感器的精度;自動檢測流量計參數的有效性;自動設置流量累計的起始日期:配有硬件時鐘主要技術指標水深度測量范圍可以為0~0.5米或0~1米,精度土1毫米;可累計九位整數的立方米流量,累計工作時間可達10年以上;總累計流量精度±0.01立方米;采樣脈沖寬度的時間精度±0.05秒。

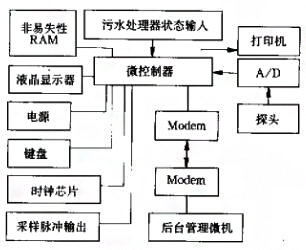

3、系統硬件組成該系統的硬件組成如圖1所示。
微控制器采用89C52:探頭選用壓力式探頭,可克服超聲波式探頭易受污水中泡沫十擾的弊病;A/D轉換器選用AD1674;時鐘芯片選用DS1302;液晶顯示器為點陣式的MGLS19264,可顯示四行漢字;非易失性RAM選用DS1230;打印機為普通微型打印機;采樣脈沖輸出端口用來輸出采樣脈沖,控制采樣器采樣污水;污水處理器狀態輸入端口可輸入污水處理器的通斷時間,供遠程監控作用。
圖1 系統硬件組成
Modem分別由微控制器驅動和后臺管理微機驅動。由后臺管理微機依次向各個排污點的流量計撥號,撥通后由 Modem完成二者的線路連接。由于89C52只具有串行I/O口,不具有RTS、CTS、DTR等接口數據線,所以當微控制器和 Moden連接的時候,除了將轉換為232電平的發送數據、接收數據線、數字地和Modem接口的相應管腳(2,3,7腳)連接外,其他的握于信號線要各自互相連接, Modem接口的4、5、8管腳連在一起,6、20管腳連在一起。和流量計相連接的Moden要設在自動應答狀態。和后臺管理微機連接的Moden的連接方式同一般上網時的連接方式。
4、系統軟件設計該智能污水流量計的軟件包括兩個部分:智能流量計微控制器軟件、后臺管理微機管理軟件微控制器的軟件
微控制器的采用MCS-51編寫。它主要由以下幾部分組成:主控管理模塊、人機對話模塊、數據運算模塊、顯示輸出模塊、數據采集模塊、數據查詢模塊、參數設置模塊、通信模塊和安全管理模塊。其中主控管理模塊負責各子模塊之間程序的協調和管理;人機對話模塊負責所有參數、信息和命令的輸入和解釋;數據運算模塊提供所有運算子程序;顯示輸出模塊負責所有信息的顯示和打印輸出;數據采集模塊完成探頭數據的采集;數據查詢模塊完成所有查詢功能;參數設置模塊設置流量計工作的各項參數,如:水深修正系統、水比重、初高、堰槽等;通信模塊完成和后臺管理微機的數據通訊、解釋和執行后臺管理微機發送來的各項命令;安全管理模塊負責該流量計的安個管理,其中包括:使用密碼的輸入和驗證,通斷電時間的自動記錄等,管理部門可通過通斷電時間掌握排污單位對流量計的使用情況。后臺管理微機的軟件設計,采用 Visual basic編寫,主要是一個數據庫管理程序,其中包含各排污單位的各項資料,以及排污數據的各項數據報表,具有資料錄入、查詢和打印的功能。各排污單位排污的數據是通過 Modem遙測取得的。Visual basic對Modm的控制,是通過 Windows提供的通信API函數實現的,也可以通過使用Ⅴisual basic的通信控件來實現。
5、結論
經過排污管理部門的使用,一致認為該遙測污水該流量計的自動化程度強、精度高、結構簡單、便于安裝、維護,界面全漢化,操作簡單明了,使用十分方便,值得進行推廣。另外,該流量計通過 Modem的遙測方式,是考慮到使用的低成本而設計的,根據各地的具體情況,也可采用專線、網絡、或無線等連按方式實現。
