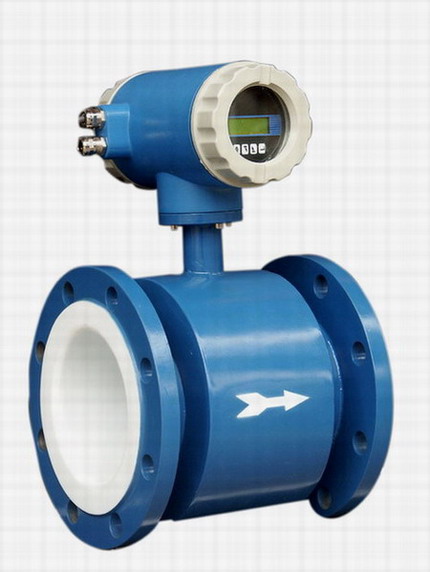

電磁流量計在應用中出現以下各種問題
一、 非軸對稱流動引起的誤差
流體在管內流速為軸對稱分布時，且在均勻磁場中，流量計電極上所產生的電動勢的大小與流體的流速分布無關，與流體的平均流速成正比，而非軸對稱流速分布時，即每個流動質點相對于電極幾何位置的不同，對電極所產生的感應電動勢的大小也不同，愈靠近電極，速度大的質點所產生的感應電動勢越大，因此，必須保證流體流速為軸對稱。如管內流速為非軸對稱分布就會引起誤差。因而在選裝電磁流量計時要盡可能保證直管段的要求以減小其所引起的誤差。
二、 流體電導率的問題
流體電導率的降低，將增加電極的輸出阻抗，并且由轉換器輸入阻抗引起的負載效而產生誤差，因此，按如下所述原則，規定了電磁流量計應用中流體的電導率的下限。
電極的輸出阻抗決定了轉換器所需的輸入阻抗的大小，而電極輸出阻抗，可認為流體的電導率和電極大小所支配。
在理論分析時，將電極作為點電極，大小可以忽略，實際上，電極有一定大小，當直徑為d的圓板電極與電導率為K的半無限展寬的流體接觸時，其展寬電阻為1/2Kd，因此，如果管道直徑Ｄ＞＞d，則電極的輸出阻抗為兩個展寬電阻之和，即等于1/Kd。
一般測量的流體電導率的下限為5µS/㎝～10µS/㎝，所以，若電極直徑為1㎝，則電極的輸出阻抗就為1/Kd=100kΩ～200kΩ，為使輸出阻抗的影響限制在0.1%以下，轉換器的輸入阻抗應為200MΩ左右。
在測量有附著沉淀物的流體時，電極表面將受污染，常常引起零點變動，故必須注意。
零點變化和電極污染程度兩者的關系，要進行定量分析比較困難，但可以說，電極直徑越小，所受的影響越少，在使用中，應注意電極的清污，以防止附著。
在襯里上附著沉淀物時產生的誤差Δε，如果附著的厚度是一樣，則可由式：
Δε=1-2/[1+（Kω/Kf）+（1- Kω/Kf ）×（1-2t/D）2]計算，式中Kω、Kf分別為附著物和測量流體的電導率，附著物厚度為ｔ，直徑為Ｄ。
若式中，Kω和Kf相等，則無誤差，附著物的電導率較低時，上式也成立，但因?yàn)闀黾与姌O的輸出阻抗，因此受到限制，如絕緣性沉淀物浸在流體中就是這種情況。相反，如附著金屬粉末等，因高電導率的附著層，使感應電勢短路，使電極輸出偏低，造成負偏差。
在測量具有沉淀附著物的流體時，除了選擇如玻璃或聚四氯乙烯等難以附著沉淀的襯里外，還應增其流速。如果在流體中均勻地含有氣泡，則測量的是包括氣泡的體積流量，并且使所測流量值不穩定，而引入誤差。
綜上所述，在選用流量計特別是大口徑電磁流量計時，應考慮今后對傳感器的電極及襯里的維護問題。如選用上海光華·愛而美特儀器有限公司的刮刀電極或可更換式電極，或者在傳感器的上游或下游的適當位置預置一個清洗用入孔，以便日后清洗傳感器。
四、 信號傳輸電纜長度的問題
傳感器（即電極）與轉換器之間的連接電纜愈短愈好。但有些現場受安裝環境位置的限制，轉換器與傳感器的距離較遠，這時要考慮連接電纜的*大長度問題。傳感器與轉換器之間的連接電纜的*大長度又由電纜的分布電容和被測流體的電導率決定。
實際使用中，當被測流體的電導率是在一定的范圍之間，因此就決定了電極與轉換器之間電纜的*大長度。當電纜長度超過*大長度時，由電纜分布電容引起的負載效應就成了問題。為防止這種情況發生，使用雙芯兩層屏蔽電纜，由轉換器提供低阻抗電壓源使內側屏蔽與芯線得到相同的電壓，以形成屏蔽，即使芯線與屏蔽之間有分布電容存在，但芯線與屏蔽是同電位，則兩者之間就無電流通過，也無電纜的負載效應存在，因此可延長信號電纜*大長度。另外，還可用特殊信號傳輸電纜延長轉換器與傳感器之間的*大長度。
五、 勵磁的技術問題
勵磁技術是電磁流量計測量性能的關鍵技術之一，勵磁方式在實際應用上可分成 交流正弦波勵磁，非正弦波交流勵磁和直流勵磁方式。
交流正弦波勵磁，當交流電源電壓（有時是頻率）不穩時，磁場強度將有所改變，所以電極間產生的感應電動勢也變動，因而，必須從傳感器取出對應于計算磁場強度的信號，作為標準信號。這種勵磁方式易引起零點變動，而降低其測量精度。
非正弦波交流勵磁，是采用低于工業頻率的方波或三角波勵磁的方式，可以認為產生恒定直流，周期性地改變極性的方式，因這種勵磁電源穩定，故不必為除去磁場強度的變動而進行運算。
交流勵磁方式的主要問題是感應噪聲嚴重。
直流勵磁方式，則是在電極上的極化電位成了重要障礙。故一定值的直流勵磁方式僅適用于非電解質（如液態金屬）液體的測量。
在測量自來水、源水等水溶液時，一般采用周期性間歇的直流勵磁方式。間歇周期應選為交流電源周期的整數倍，可消除交流電源頻率的噪聲，排除了交流磁場的電渦流和直流磁場的極化干擾。
勵磁頻率降低，零點穩定性可以提高，但儀表抗低頻干擾能力減弱，響應速度慢，如果勵磁頻率高，則抗低頻干擾的能力增強，但儀表的零點穩定性降低。這一問題到二十世紀七十年代研究出了低頻矩形波（50Hz的1/2～1/32），解決了長期困擾電磁流量計的工頻干擾，提高了零點穩定性和測量精確度；二十世紀八十年代又出現了三值低頻矩形波勵磁技術（有50Hz的1/8為周期，采用正弦規律變化的勵磁電流），具有更好的零點穩定性，解決了干擾電勢的影響，但降低了響應速度，并且在測量泥漿、紙漿等含固體顆粒和纖維流體及低導電率流體測量時，會產生電噪聲（因流體摩擦電極，使電極表面氧化膜剝離后又形成所致），使輸出信號擺動不穩；二十世紀八十年代末又針對這些問題推出了雙頻矩形波勵磁方式，其勵磁波形由低頻（6.25Hz）矩形波和高頻(75Hz)矩形波疊加構成，分別采樣與之相對應的流量信號,得到低頻和高頻特征的兩種信號經過處理后可再現實際流量的信號值。因此這種技術既具有低頻矩形波勵磁技術優良的零點穩定性，又具有高頻矩形波勵磁技術對流體噪聲較強的抑制能力。
六、 傳感器接地的問題
電磁流量計傳感器電極檢測的流量信號是毫伏級，且以傳感器內流體的電位為基準的，所以外來干擾對它的影響很大，因而，良好的接地很大程度上決定著流量計的測量準確度。被測的流體本身作為電導體，必須排除其他不相關的電磁干擾。電極檢測出的電勢信號，不受外界寄生電勢的干擾。對傳感器應有良好的單獨接地線，接地電阻小于10Ω。在連接傳感器的管道內若涂有絕緣層或是非金屬管道時，傳感器兩側應裝有接地環。
