大慶石化公司煉油廠在水處理過程中使用酸堿作為藥劑，藥劑由儲罐進入計量罐，再去下游工段使用。計量罐一方面不能液位過高，另一方面還要進行計量，給下游工序提供準確的藥量，計量罐的液位測量就更為重要。過去使用的是差壓測量方法來測量計量罐液位，由于介質具有非常強的腐蝕性和危險性，長期使用會在計量罐的底部殘留部分雜質，引導管經常堵塞，給液位的測量帶來了不便。
射頻導納是一種新型物位控制技術，是電容式物位技術的升級四。即儀表工作時，儀表的傳感器與罐壁及被測介質形成導納值，物位變化時，導納值相應變化，電路單元將測量導納值轉換成物位信號輸出，實現物位測量。
1.1射頻導納液位計的測量原理
射頻導納液位計的工作原理是基于電容器電容量的變化測量液位，其電容傳感器是根據圓筒電容器原理進行工作的。由2個長度為L(zhǎng),半徑分別為R(外)和r(內)的圓筒形金屬導體，中間隔以絕緣材料便構成圓筒形電容器。當中間所充介質是介電常數為ε1的氣體時，電容量為：
C=2πε1L(R/r)
如果電極的一部分被不導電介電常數為ε2的液體所浸沒時，則必然會有電容量的增量△C產生（因?yàn)?epsilon;2>ε1,),此時兩電極間的電容量C’為：
C’=C+△C
假如電極被浸沒的長度為L(zhǎng),則4C為：
△C=2π(ε2-ε1)L/In(R/r) (1)
從式(1)中可知，當R,r, ε1, ε2不變時，△C與L成正比關系，因此測出電容增量的數值便可知道液位的高度。
1.2射頻導納的特點
射頻導納與電容式技術zui重要的區別在于測量量的多樣化和防掛料技術。射頻導納測量的多樣化在于不止是測電容量，還有電阻和電感量，從而使測量更加準確。防掛料技術是在測量電極和地極之間加入屏蔽電極，將測量電極保護起來，不受掛料影響。射頻導納的特點有5個。
(1)通用性強。可測量液位及料位，可滿足不同溫度、壓力、介質的測量要求，zui高測量溫度可達800℃，zui大壓力可達5MPa,并可應用于腐蝕、沖擊等惡劣環境。
(2)防掛料。獨特的電路設計和傳感器結構，使其測量可以不受傳感器掛料影響，無需定期清潔，避免誤測量。
(3)免維護。測量過程無可動部件，不存在機械部件損壞問題，無須維護。
(4)抗干擾。接觸式測量，抗干擾能力強，可克服蒸汽、泡沫及攪拌對測量的影響。
(5)準確可靠。測量量多樣化，使測量更加準確，測量不受環境變化影響，穩定性高，使用壽命長。
2.射頻導納的安裝與調校
2.1射頻導納的安裝

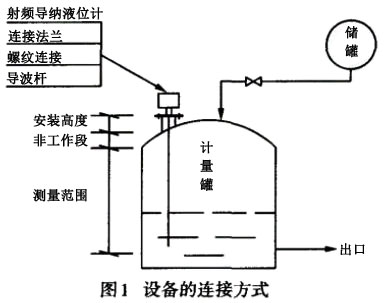

(1)一般是垂直安裝。連接方式多為螺紋連接，見圖1。
(2)測量點選擇不要太靠近罐邊。
(3)插入的導波桿長度應包括測量范圍、非工作段和安裝高度。
(4)硬桿式傳感器下端不用固定，軟纜式傳感器用重錘或底錨固定。
(5)儀表外殼與罐保持良好接地。
(6)安裝高度要大于150mm。
2.2射頻導納的調校
儀表在上電前要確定電源電壓符合要求，檢查電源極性不能接錯。上電調校時，要先調零點，再調滿度。調校計算公式：
輸出電流值=液位高/測量范圍×16+4。
3.結束語
射頻導納液位計在酸堿計量罐上應用后，液位測量準確、穩定，不受液體掛料、腐蝕的影響，兩年多沒有進行維護，效果顯著。
