變送器選型時(shí)，一般工況下只需了解現(xiàn)場(chǎng)操作壓力，工藝介質(zhì)，介質(zhì)的狀態(tài)及溫度，測(cè)量范圍，精確度，連接方式等。但是對(duì)于特殊工況，參數(shù)要求更多，因?yàn)檫x型不當(dāng)，會(huì)使變送器使用壽命下降。
1.高溫高真空
高溫高真空時(shí)變送器的壽命很低。因?yàn)楦邷亟橘|(zhì)和膜片接觸后密封系統(tǒng)內(nèi)填充液受熱，體積膨脹，超過極限就會(huì)從密封處擠壓出來，使灌充液減少，影響傳壓，測(cè)量誤差加大。真空時(shí)膜片受到一個(gè)向外吸引的力因?yàn)闊o背板支撐，長時(shí)間作用使膜片外鼓，降低變送器壽命。所以在化工場(chǎng)合，高溫高真空狀況下選擇遠(yuǎn)傳變送器時(shí)應(yīng)選擇全焊接密封結(jié)構(gòu)，即毛細(xì)管和變送器，過程連接件之間的連接全部用焊接方式密封，消除可能的泄漏點(diǎn)。根據(jù)應(yīng)用條件，精確控制填充液的充填量。
為了解決填充液在高溫情況下膨脹的問題，根據(jù)用戶的應(yīng)用條件和各種填充液的特性，經(jīng)過精密計(jì)算適當(dāng)減少填充液充填量，以補(bǔ)償填充液膨脹的影響。對(duì)填充液進(jìn)行專門的預(yù)處理，盡可能減少其中溶解氣體的含量。
2.介質(zhì)含氫氣
氫氣在靜壓的作用下可以滲透過金屬膜片，侵入傳感器封液腔內(nèi)，一旦外界靜壓消失內(nèi)腔壓力會(huì)使膜片膨脹或破裂。氫氣不溶于金，采用膜片表面鍍金可有效阻止氫核滲透膜片。鍍金層必須是致密和無任何微孔。或在鍍金層外再涂覆陶瓷絕緣膜將介質(zhì)中氫離子和膜片中電子隔離防止它們結(jié)合。
在使用中：
(1)不建議使用鉭膜片。
(2)不應(yīng)在變送器附近采用電鍍部件，分流支管部件應(yīng)選用鎳鉻不銹鋼材料。
(3)被測(cè)介質(zhì)到變送器時(shí)溫度應(yīng)降到室溫。
(4)變送器避免陽光直射，降低環(huán)境溫度。
3.介質(zhì)含氨氣
氨是重要的無機(jī)化工產(chǎn)品之一，在一次實(shí)際的使用中密封圈用的氟橡膠，在氨腐蝕下氟橡膠圈很快被腐蝕變成粉末狀，失去密封作用。測(cè)量氨介質(zhì)時(shí)隔離膜片可選擇316L,但是敏感部件的密封圈需選擇聚四氟乙烯。
4.制氧和氯堿

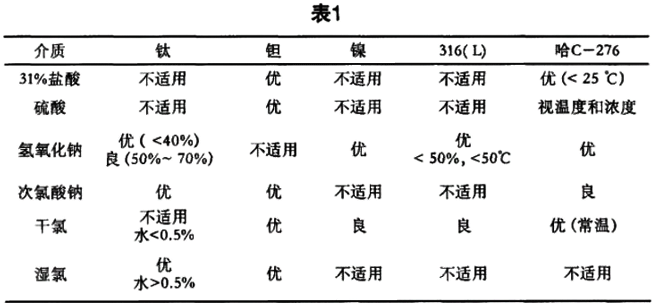

為確保空分設(shè)備的安全運(yùn)行，為制氧機(jī)配套的儀表必須進(jìn)行脫脂處理。純氧和液氧是空分裝置的產(chǎn)品，屬強(qiáng)氧化劑，氧化反應(yīng)異常激烈，并放出大量熱量，氧遇可燃物質(zhì)極易發(fā)生燃燒爆炸。在純氧環(huán)境中，可燃物的自燃點(diǎn)會(huì)下降，爆炸極限范圍會(huì)擴(kuò)大，爆炸的危險(xiǎn)性也會(huì)增加。所以用在測(cè)量氧氣的場(chǎng)合，變送器必須進(jìn)行禁油脫脂處理。氯堿生產(chǎn)過程中介質(zhì)包括強(qiáng)堿、強(qiáng)酸、氯化物，這些介質(zhì)具有極強(qiáng)的腐蝕性，針對(duì)這種狀況儀表防腐的策略是要選擇耐腐蝕的材料，包括耐腐蝕金屬和合金材料，非金屬材料；改變接液方式，包括選擇合適的儀表結(jié)構(gòu)，比如遠(yuǎn)傳型式或利用雷達(dá)測(cè)量，利用氣、液隔離，內(nèi)壁涂覆及加隔離膜片。儀表的隔離膜片等接液部件所使用的金屬材料可參照表1進(jìn)行選擇，需說明如下。
(1)干氯在常溫下腐蝕性不強(qiáng)，鎳合金和多種規(guī)格不銹鋼都對(duì)其有良好的耐蝕性：高溫時(shí)有強(qiáng)烈的腐蝕性，鎳和鎳合金是zui佳材料。對(duì)于濕氯，其反應(yīng)產(chǎn)物鹽酸具有強(qiáng)酸性，次氯酸具有強(qiáng)氧化性，金屬中以鉭的耐蝕性為*zui好。
(2)當(dāng)燒堿質(zhì)量分?jǐn)?shù)高于30%、溫度高于80℃時(shí)，對(duì)鋼材的腐蝕速度加快，溫度越高，腐蝕越嚴(yán)重，承受應(yīng)力的部件越容易發(fā)生堿脆。
(3)必須重視溫度對(duì)腐蝕性能的影響，通常腐蝕率隨溫度的升高而上升，每升溫]0℃，腐蝕速度增加13倍。
(4)各種不銹鋼雖然在鹽水中都有很低的均勻腐蝕率，但卻容易產(chǎn)生孔蝕和應(yīng)力腐蝕，在儀表接液部件的選材中不推薦使用。
(5)均勻腐蝕率的等級(jí)，說明：優(yōu)<0.05mm/a:良0.05~0.5mm/a:可用0.5~1.5mm/a;不適用>1.5mm/a。氯堿裝置典型儀表為遠(yuǎn)傳變送器，遠(yuǎn)傳膜片密封系統(tǒng)的選用對(duì)變送器的使用壽命有著關(guān)鍵的影響。遠(yuǎn)傳膜片可測(cè)量具有腐蝕性的過程介質(zhì)；當(dāng)過程介質(zhì)是懸浮或黏滯的固體時(shí)，可避免引壓管堵塞；可避免過程介質(zhì)可能在變送器或引壓管中凍結(jié)或凝固。在選擇帶遠(yuǎn)傳膜片密封的變送器時(shí)，需根據(jù)過程介質(zhì)的特性，按表1正確選擇遠(yuǎn)傳膜片并按照工藝特性合理選擇傳感器的接液材質(zhì)，可以大大的提高儀表的使用壽命，減少庫存。
上一條：
管道式渦街流量計(jì)的概述及安裝要求
下一條：
插入式電磁流量計(jì)正確安裝步驟及要求
